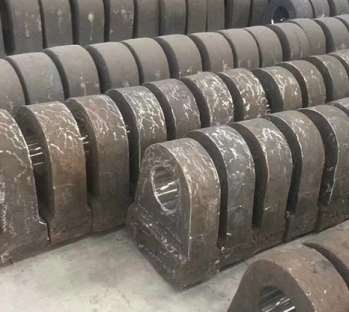

双金属复合锤头的铸造工艺方法包括高频振动填充、高频振动结晶、冷却和退火四个步骤，冷却后进行退火，在高频振动填充和高频振动结晶中，振动浇注频率为100HZ-180HZ，在高频振动填充和高频振动结晶中，振动浇注频率为100HZ-180HZ。

　　在高频振动填充和高频振动晶体中，振动铸造频率为170HZ-180HZ，有利于晶粒细化，在高频振动充型和高频振动结晶中，高频振动充型的时间起点和高频振动结晶的时间终点由铸件的晶粒尺寸决定。

　　采用这种工艺方法后，所生产的锤头铸件金相组织为点状、小晶粒，内外部组织差之比小于1.2，组织均匀、细小，因此，铸造双金属复合锤头的结构可以提高其结合能力和紧凑性，从而降低锤头的不合格率，降低企业成本，提高经济效益。

　　在现代机械制造业领域，铸造业扮演着越来越重要的角色。在常用的砂型铸造中，双金属复合锤头浇注时，不同金属结合面上的晶粒往往较粗，这使得铸造双金属复合锤头的结构不好、不致密，所以良好的振动浇注工艺方法会被利用起来。
